Logiciel de conception assistée par ordinateur avec faible seuil d'entrée Logiciel pour shéma de position et schéma unifilaire pour installations électriques LISTRIK fait le travail dur pour vous, avec la génération automatique du complexe schéma unifilaire
Logiciel de conception assistée par ordinateur avec faible seuil d'entrée Logiciel pour shéma de position et schéma unifilaire pour installations électriques LISTRIK fait le travail dur pour vous, avec la génération automatique du complexe schéma unifilaire

Fonctionnement

Situations compliquées où vous

passer desheures en difficulté avec

peu de résultatssont passé.

Avec Listric vous faites simplement le schéma

de position, faites la configuration des

tableaux. Listrik collecte les données de posi-

tion et tableaux. Avec cette données com-

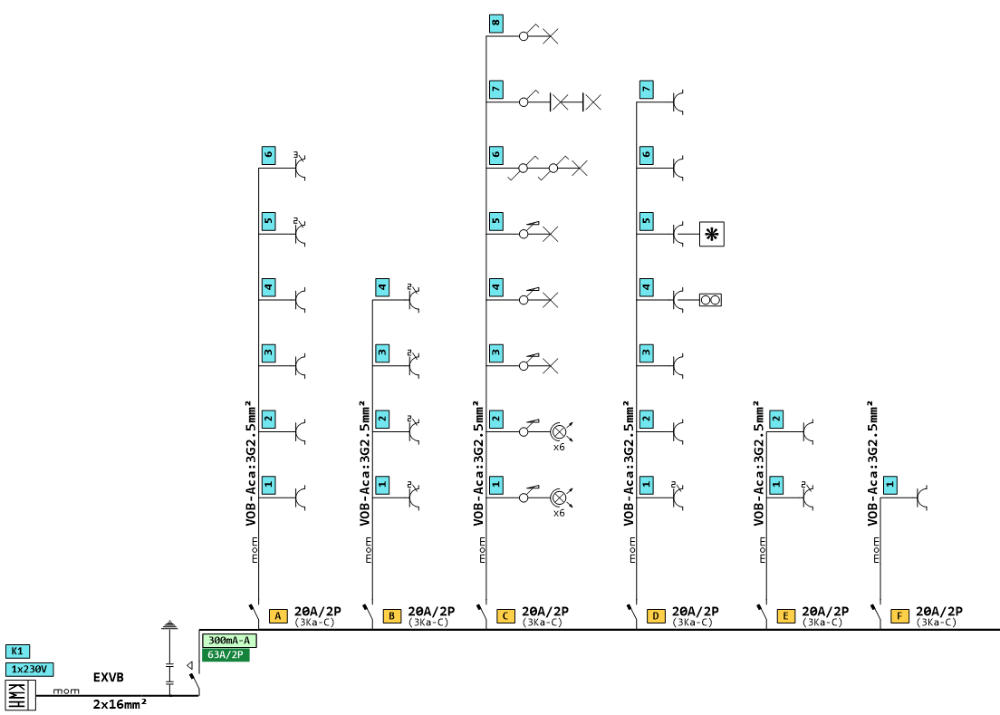

pilées, le shéma unifilaire est

automatiquement établi. Ce processus ne

prend que quelques secondes.

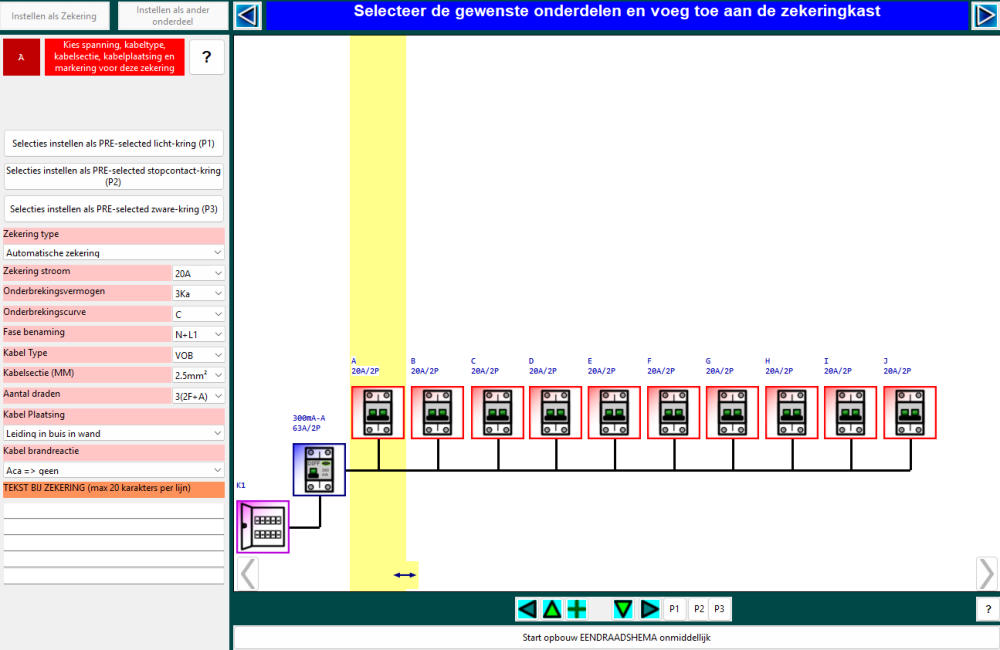

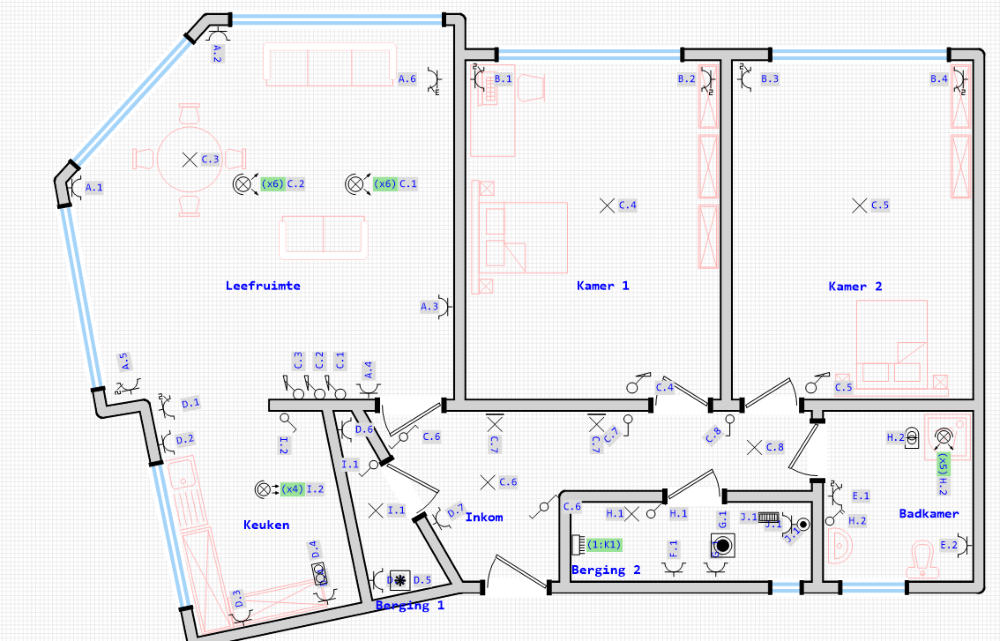

Shema unifiliaire en 1,2,3. 1) Shéma de position: Vous pouvez facilement dessiner et modifier le plan. Vous avez tous les outils pour dessiner un plan réalistique. Vous pouvez également importer un plan le rendre approprié, ou tourner sur votre feuille. Formats .BMP .GIF .JPG .PNG sont supporté. Tout type de symboles RGIE sont fournis et peut être étendu à volonté, redimensionné et tourné sans perdre la clarté. Numérotation des circuits est facile, choisissez un circuit et une branche, puis cliquez sur tous les symboles appartenant. 2) Configuration tableau: Avant que Listrik peut générer le schéma unifilaire le programme a besoin de savoir quels circuits appartiennent à quel tableau, quelle câbles ont été utilisé, les valeurs des fusibles, etc ... Simplement cochez les valeurs appropriées dans les listes. Une fois que toutes les valeurs ont été rempli Listrik signe et montre un schéma unifilaire irréprochable. Vous serez étonné de la vitesse à laquelle cela se produit. 3) Imprimer: Vous pouvez imprimer tout. Ne vous méprenez pas, même si votre conception est pas affichée sur tous les écrans de la meilleure qualité, ils sont vraiment impeccable, vous pouvez vraiment voir ce très bon sur l'impression. Listrik vous donne l'impression de cristal clair. Vous pouvez sélectionner les couches ou une combinaison de couches que vous souhaitez imprimer. les données de fichiers, bâtiments, meubles, symboles électriques, texte, fusibles, Liste de matériel.

Fonctionnement

Situations compliquées où vous

passer desheures en difficulté

avec peu de résultatssont passé.

Avec Listric vous faites simplement le schéma de posi-

tion, faites la configuration des tableaux. Listrik collecte

les données de position et tableaux. Avec cette données

compilées, le shéma unifilaire est automatiquement

établi. Ce processus ne prend que quelques secondes.

Shema unifiliaire en 1,2,3. 1) Shéma de position: Vous pouvez facilement dessiner et modifier le plan. Vous avez tous les outils pour dessiner un plan réalistique. Vous pouvez également importer un plan le rendre approprié, ou tourner sur votre feuille. Formats .BMP .GIF .JPG .PNG sont supporté. Tout type de symboles RGIE sont fournis et peut être étendu à volonté, redimensionné et tourné sans perdre la clarté. Numérotation des circuits est facile, choisissez un circuit et une branche, puis cliquez sur tous les symboles appartenant. 2) Configuration tableau: Avant que Listrik peut générer le schéma unifilaire le programme a besoin de savoir quels circuits appartiennent à quel tableau, quelle câbles ont été utilisé, les valeurs des fusibles, etc ... Simplement cochez les valeurs appropriées dans les listes. Une fois que toutes les valeurs ont été rempli Listrik signe et montre un schéma unifilaire irréprochable. Vous serez étonné de la vitesse à laquelle cela se produit. 3) Imprimer: Vous pouvez imprimer tout. Ne vous méprenez pas, même si votre conception est pas affichée sur tous les écrans de la meilleure qualité, ils sont vraiment impeccable, vous pouvez vraiment voir ce très bon sur l'impression. Listrik vous donne l'impression de cristal clair. Vous pouvez sélectionner les couches ou une combinaison de couches que vous souhaitez imprimer. les données de fichiers, bâtiments, meubles, symboles électriques, texte, fusibles, Liste de matériel.
